VM 20i
Für komplexe Bearbeitungen

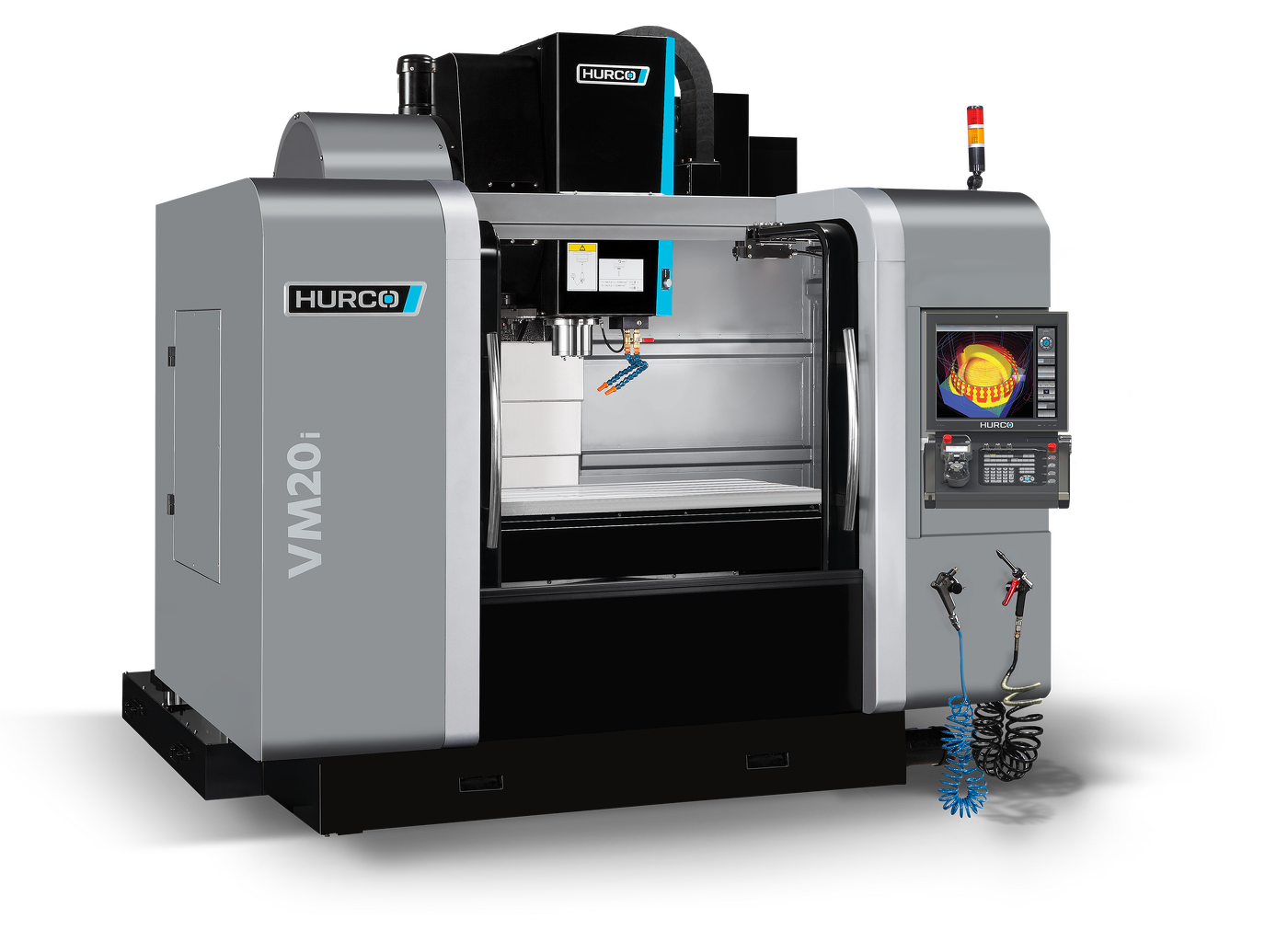

Das HURCO 3‑Achs-Bearbeitungszentrum mit dem einzigartigen Verfahrbereich für komplexe Bearbeitungen.
Die HURCO VM 20i ist eine kompakte Fräsmaschine, geeignet für die hochpräzise Bearbeitung komplexer Werkstücke von kleiner und mittlerer Größe. Mit ihrer kleinen Stellfläche und dem verhältnismäßig großen Arbeitsraum ermöglicht sie eine effiziente CNC-Fertigung bei geringem Platzbedarf. Dabei bringt die Maschine alles mit, was sie für höchste Präzision bei jedem Frästeil benötigt. Zur standardmäßigen Ausstattung der VM 20i zählen etwa großzügig dimensionierte Linearführungen in allen drei Achsen, ein Direktantrieb aller Achsen und ein hoch performanter AC-Spindelmotor mit Drehzahlen von bis zu 10.000 U/min.
Für die hohe Nutzerfreundlichkeit des CNC-Bearbeitungszentrums sorgen nicht nur der bedienerfreundliche Aufbau mit elektronischem Handrad, großen Seitentüren und LED-Arbeitsleuchten, sondern auch die CNC-Steuerung, mit der die VM 20i ausgestattet ist. Wie jede unserer Werkzeugmaschinen für das Fräsen oder Drehen ist auch in die HURCO VM 20i-Maschine unsere eigenentwickelte Steuerung MAX® 5 integriert, die Sie dank modernen Features maximal schnell vom Entwurf zum fertigen Teil bringt.
Das bietet das VM 20i Bearbeitungszentrum von HURCO
- Fertigung kleiner und mittelgroßer Werkstücke
- Hohe Steifigkeit und Stabilität der Linearführungen in X-Achse, Y-Achse und Z-Achse
- HURCO patentierte WinMax-Steuerung MAX® 5 mit zeitsparender Dialogprogrammierung für mehr Produktivität
- Stabiles Gussgestell und Maschinenbett in Monoblockausführung
- Leistungsstarke Spindel mit SK 40 Werkzeugaufnahme, Drehzahlen von bis zu 10.000 rpm (U/min) und max. 15 kW Spindel-Leistung
- Seitlich angebrachter, elektrisch angetriebener Werkzeugwechsler mit Doppelgreifer
Zusatzoptionen für Ihre HURCO CNC-Maschine
Ihr Vorteil mit einer Fräsmaschine von HURCO: Jedes Modell kann individuell an die Anforderungen in Ihrer Fertigung angepasst werden – so auch das HURCO VM20i-Modell. Um etwa die Präzision der CNC-Bearbeitung durch thermische Beständigkeit weiter zu steigern, kann das Bearbeitungszentrum mit einem Spindelwasserkühler, einem Kühlmittelring an der Spindel sowie einer Kühlmittelversorgung durch die Spindel (bis zu 70 bar) ausgestattet werden. Auch ein Späne-Schneckenförderer kann der Fräsmaschine als optionale Komponente hinzugefügt werden. Zu den weiteren Zubehöroptionen gehören ein direktes Messsystem für die Verfahrwege, ein Renishaw-Messsystem für die Werkstücke und Werkzeuge sowie ein Rundtisch als vierte Achse bzw. fünfte Achse. Somit ist für die Maschine keine Anforderung zu komplex und kein Frästeil zu präzise. Sprechen Sie uns an – wir beraten Sie gerne persönlich zu den Optionen für Ihr CNC-Bearbeitungszentrum von HURCO!
Daten und Fakten
Arbeitsbereich
| Spindelnase - Tisch (mm) | 102 - 610 |
| Tisch - Aufspannfläche L x B (mm) | 1.168 x 508 |
| T-Nuten (DIN 650) | 5 x 18 x 100 |
| Tischbelastung (gleichmäßig) (kg) | 1800 |
Verfahrwege
| X-Achse (mm) | 1.016 |
| Y-Achse (mm) | 508 |
| Z-Achse (mm) | 508 |
Hauptspindel
| Spindelkonus (DIN 69871 A) | SK40 |
| Spindeldrehzahl max. (U/min) | 10.000 |
| Spindelleistung max. (kW) | 15 |
| Spindeldrehmoment max. (Nm) | 99 |
| Anzugsbolzen | ISO 7388/II B |
Vorschub
| Eilgang X-Achse / Y-Achse / Z-Achse (m/min) | 28 / 28 / 28 |
Werkzeugwechsler
| Magazinplätze / optional | 24 |
| Werkzeugdurchmesser max. (mm) | 80 |
| Bei freien Nebenplätzen (mm) | 120 |
| Werkzeuglänge max. (mm) | 250 |
| Werkzeuggewicht max. (kg) | 7 |
Weitere Daten
| Erforderliche Stellfläche (mm) (Türen geöffnet, inkl. Steuerung und Späneförderer) | 3.722 x 3.312 x 2.542 |
| Gewicht der Maschine (kg) | 4.150 |
| Inhalt Kühlmitteltank (l) | 122 |
| Förderschnecke | Optional |
Technische Daten können ohne vorherige Ankündigung geändert werden. Eine optimale Maschinenleistung ist abhängig von den vor Ort bei der Installation vorherrschenden technischen Bedingungen im Hinblick auf Stromversorgung, Luftzuführung und Umgebungsluft.
