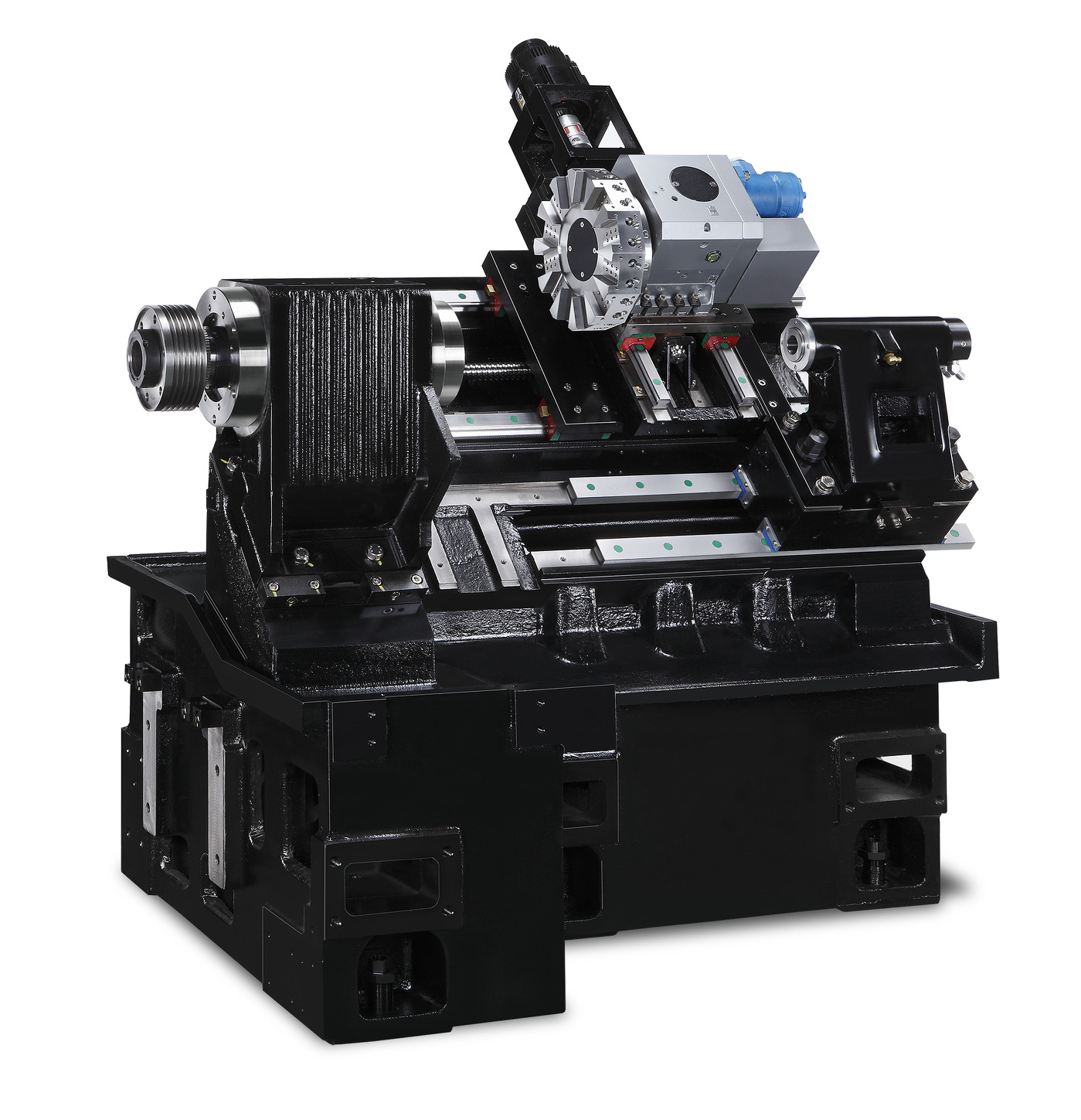

TM 6 i

Drehzentren

Kleinste Stellfläche für eine leistungsstarke Schrägbett-Drehmaschine

Daten und Fakten

Verfahrwege

X-Achse (mm)	168
Z-Achse (mm)	356

Arbeitsraum

Drehdurchmesser max. (mm)	215
Schwingdurchmesser über Bett (mm)	405
Schwingdurchmesser über Querschlitten (mm)	240

Hauptspindel

Drehzahl max. (U/min)	6.000
Drehmoment max. (Nm)	113
Futterdurchmesser (mm)	150
Leistung max. (kW)	13

Vorschub

Eilgang X/Z-Achse (m/min)	30 / 30

Revolver

Typ	VDI 20
Stationen	12
Bohrstangendurchmesser max. (mm)	32
Schaftquerschnitt (mm)	19

Weitere Daten

Erforderliche Stellfläche (mm)	3.927 x 2.525 x 2.144
Maschinengewicht (kg)	3.200

Technische Daten können ohne vorherige Ankündigung geändert werden. Eine optimale Maschinenleistung ist abhängig von den vor Ort bei der Installation vorherrschenden technischen Bedingungen im Hinblick auf Stromversorgung, Luftzuführung und Umgebungsluft.
