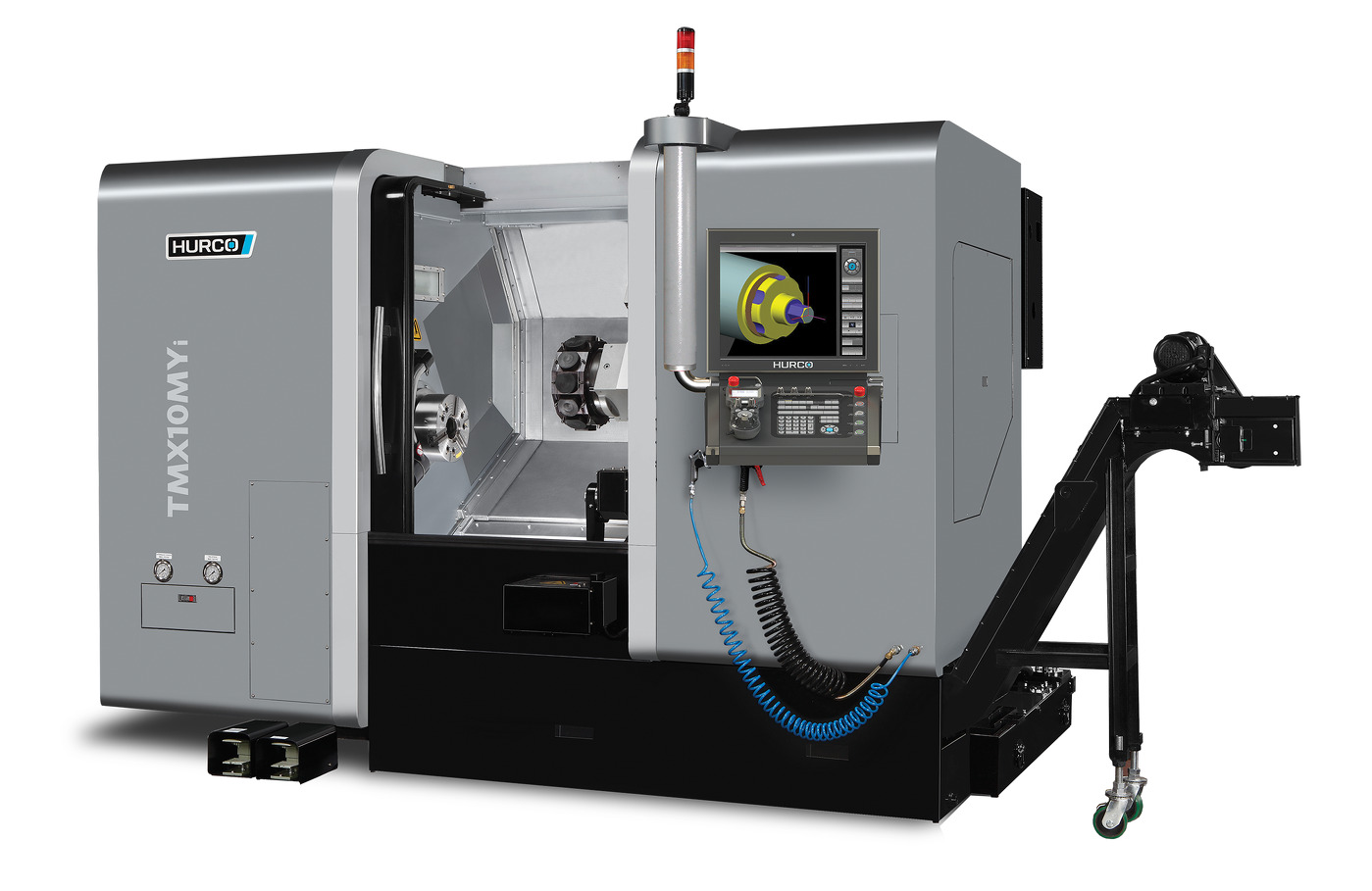

TMX 10 MYi

Drehzentren

Dreh-/Fräsbearbeitung durch angetriebene Werkzeuge

Daten und Fakten

Verfahrwege

X-Achse (mm)	305
Y-Achse (mm)	+/- 55
Z-Achse (mm)	670
W-Achse (mm)	740

Arbeitsraum

Drehdurchmesser max. (mm)	375
Umlaufdurchmesser max. (mm)	560

Hauptspindel

Drehzahl max. (U/min)	3.500
Drehmoment (S6 / S1) (Nm)	267 / 229
Futterdurchmesser (mm)	260
Leistung (S6 / S1) (kW)	28 / 24

Angetriebene Werkzeuge

Drehzahl max. (U/min)	5.000
Leistung (kW)	6
Drehmoment max. (Nm)	28

Vorschub

Eilgang X-Achse / Y-Achse / Z-Achse / W-Achse (m/min)	24 / 12 / 30 / 30

Revolver

Typ	VDI 40 / DIN 1809
Stationen	12
Bohrstangendurchmesser max. (mm)	40
Schaftquerschnitt (mm)	25

Weitere Daten

Erforderliche Stellfläche (mm) (Türen geöffnet, inkl. Steuerung und Späneförderer)	5.523 x 3.052 x 2552
Gewicht der Maschine (kg)	7.700

Technische Daten können ohne vorherige Ankündigung geändert werden. Eine optimale Maschinenleistung ist abhängig von den vor Ort bei der Installation vorherrschenden technischen Bedingungen im Hinblick auf Stromversorgung, Luftzuführung und Umgebungsluft.
